雅迪180W石墨烯电池充电器拆解：内部这模样

作者：蔡甸网小编字体：大中小发布时间：2023-02-16 22:43:57 来源：蔡甸网

前言

本次拆解的是雅迪另外一款智能充电器，这款充电器同样为铅酸电池充电器，采用 220V 交流输入，标称输出电压为 60V，输出电流 3A，最高输出电压为 75.1V。

充电器为自带输入输出线缆设计，便于使用。并且内置了散热风扇，在充电时为充电器降温。下面充电头网就对雅迪这款铅酸电池充电器进行拆解，看看内部用料和做工。

雅迪石墨烯铅酸电池充电器开箱

雅迪180W石墨烯电池充电器拆解：内部这模样

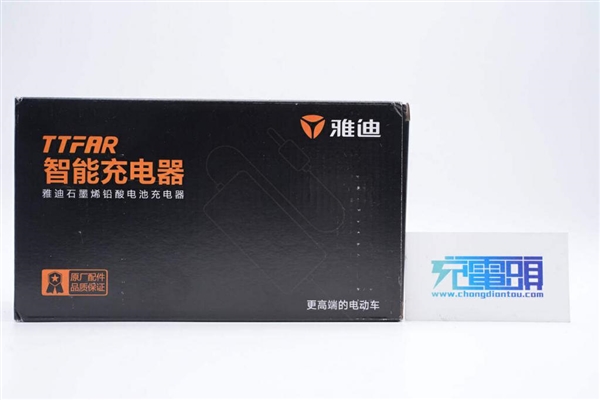

包装盒正面印有雅迪品牌和产品名称。

雅迪180W石墨烯电池充电器拆解：内部这模样

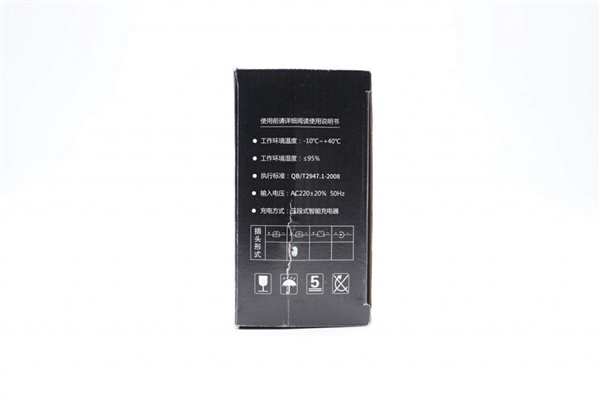

侧面印有充电器工作环境温度、湿度、执行标准、输入电压等信息。

雅迪180W石墨烯电池充电器拆解：内部这模样

包装内含充电器和使用说明书。

雅迪180W石墨烯电池充电器拆解：内部这模样

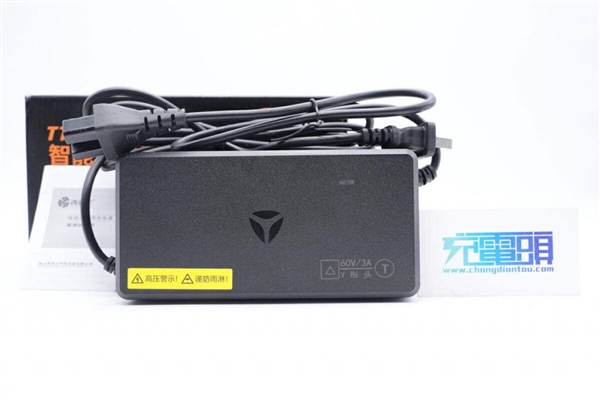

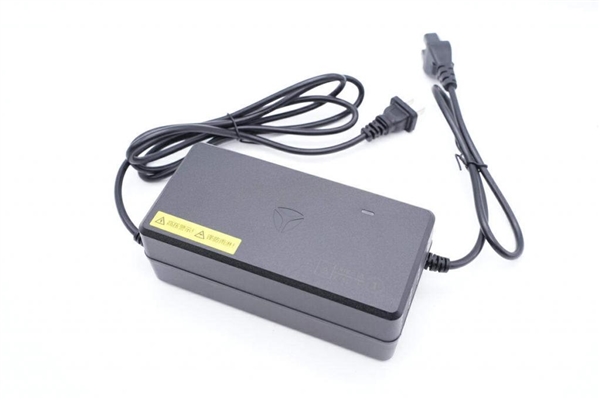

雅迪这款石墨烯铅酸电池充电器外观样式和此前拆解的雅迪 144W 铅酸蓄电池充电器一样，自带电源线和输出线缆。

雅迪180W石墨烯电池充电器拆解：内部这模样

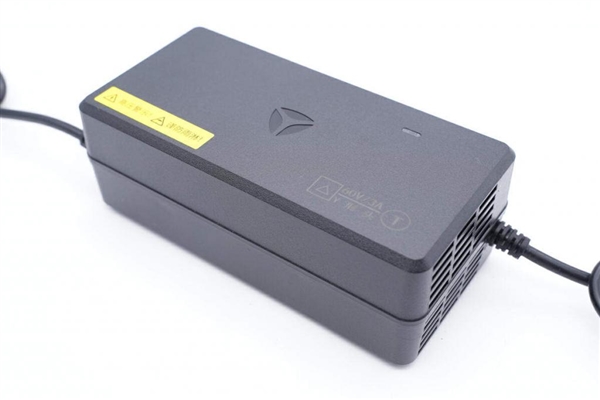

充电器为长方体造型，机身外壳磨砂抗指纹，边缘倒角处理。

雅迪180W石墨烯电池充电器拆解：内部这模样

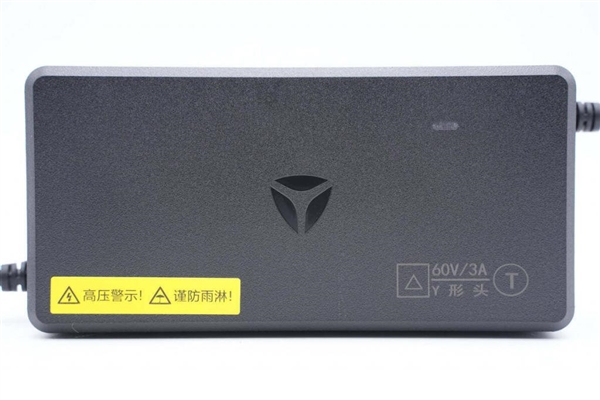

机身顶面中心设计有雅迪品牌 logo，左下角贴有 " 高压警示！& 谨防雨淋！" 的黄色贴纸。

雅迪180W石墨烯电池充电器拆解：内部这模样

右上角设有指示灯。

雅迪180W石墨烯电池充电器拆解：内部这模样

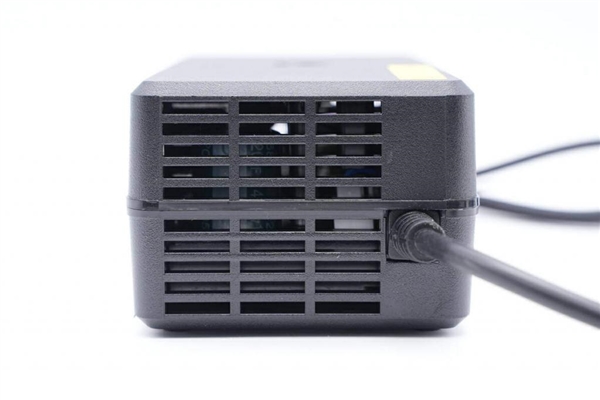

机身两端外壳设计有散热窗口，配合内置的散热风扇，可以有效帮助散热。

雅迪180W石墨烯电池充电器拆解：内部这模样

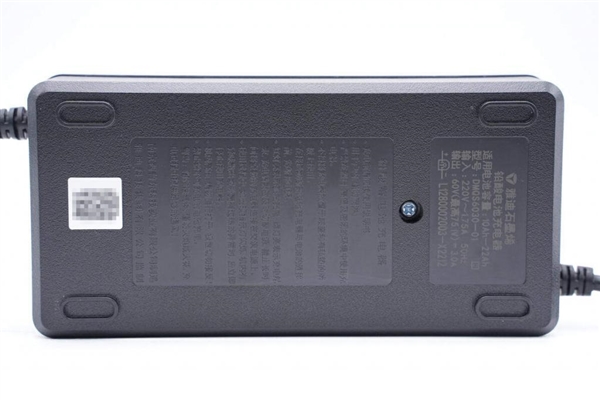

底部四端设计有凸起环，可以支撑避免底部外壳磨损铭牌信息。

雅迪180W石墨烯电池充电器拆解：内部这模样

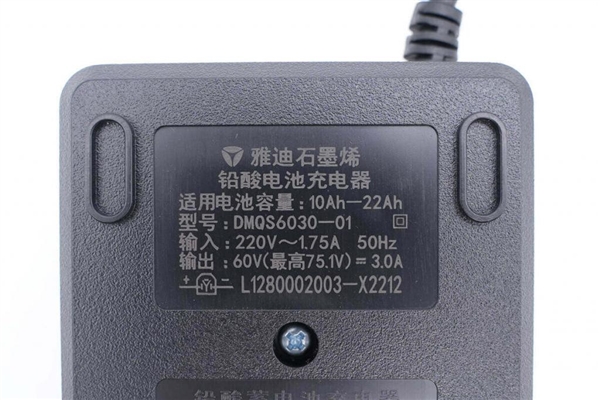

充电器参数特写，型号 DMQS6030-01，适用电池电量 10Ah-22Ah，输入 220V~1.75A 50Hz，输出 60V（最高 75.1V）3A。

雅迪180W石墨烯电池充电器拆解：内部这模样

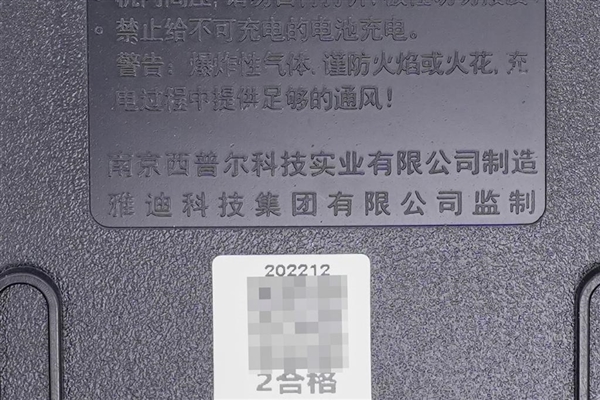

充电器由南京西普尔科技实业有限公司制造，雅迪科技集团有限公司监制。

雅迪180W石墨烯电池充电器拆解：内部这模样

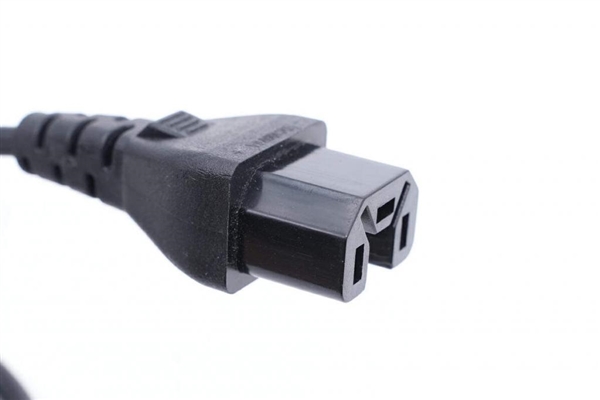

输出端插头特写，Y 形头设计。

雅迪180W石墨烯电池充电器拆解：内部这模样

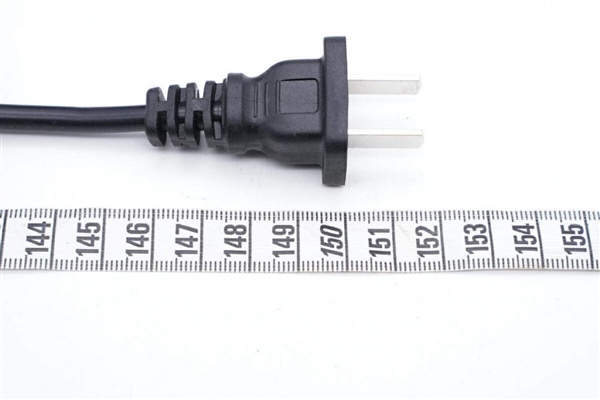

测得输入线缆长度约 152cm。

雅迪180W石墨烯电池充电器拆解：内部这模样

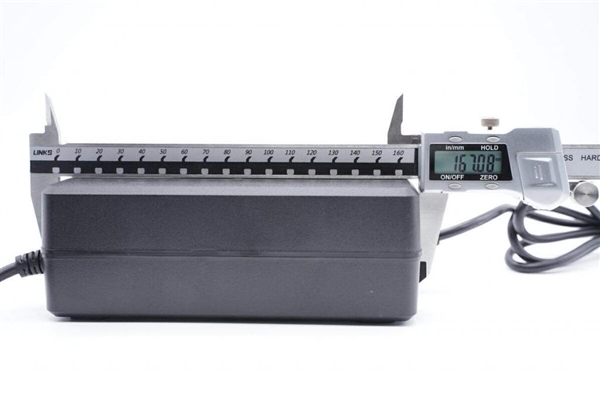

充电器机身长度为 167.08mm。

雅迪180W石墨烯电池充电器拆解：内部这模样

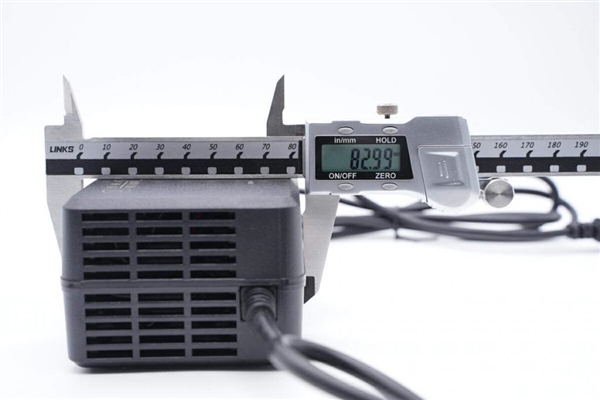

宽度为 82.99mm。

雅迪180W石墨烯电池充电器拆解：内部这模样

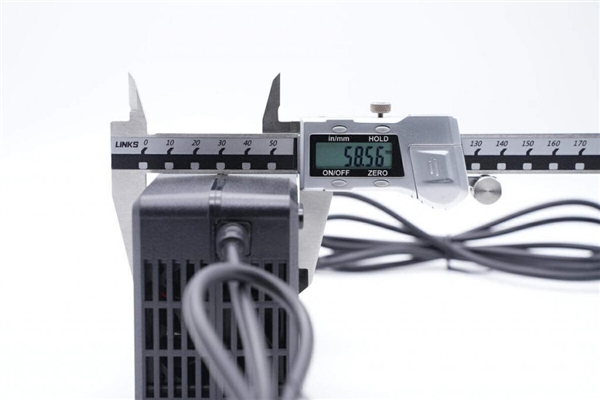

厚度为 58.56mm。

雅迪180W石墨烯电池充电器拆解：内部这模样

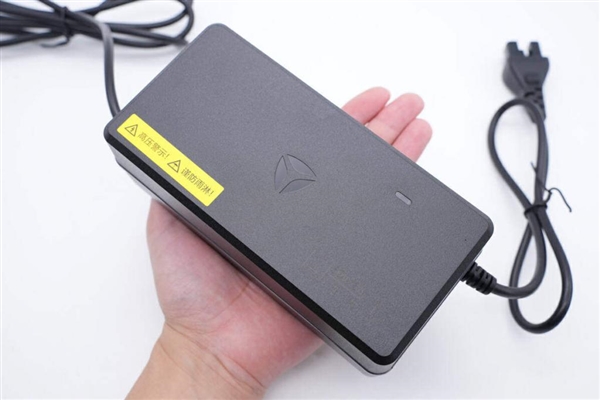

充电器机身拿在手上的大小直观感受。

雅迪180W石墨烯电池充电器拆解：内部这模样

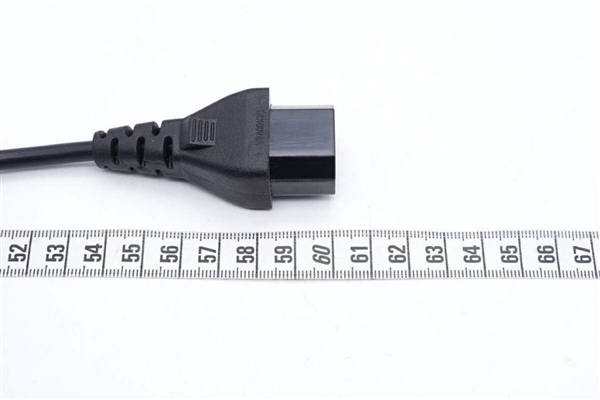

输出线缆长度约为 60cm。

雅迪180W石墨烯电池充电器拆解：内部这模样

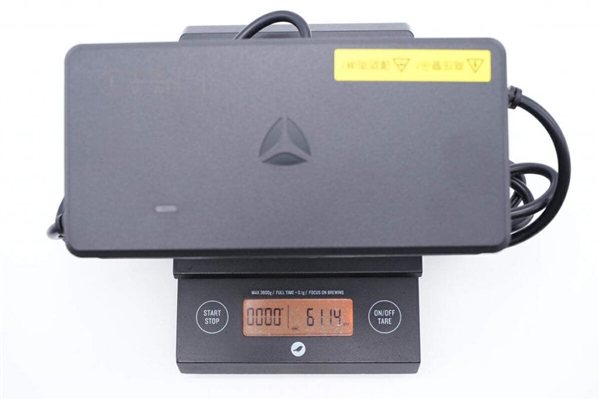

另外测得充电器总重量约为 602g。

雅迪180W石墨烯电池充电器拆解：内部这模样

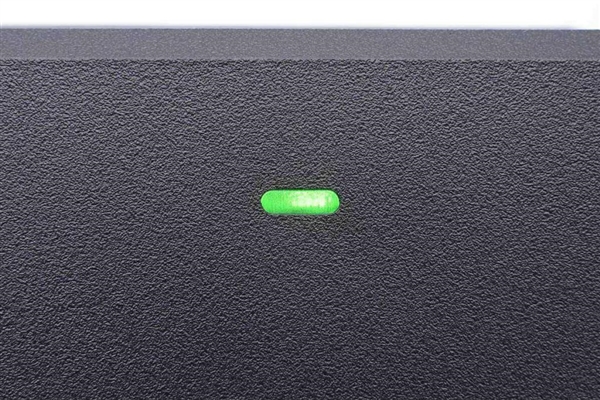

接通电源充电器机身指示灯亮绿光。雅迪石墨烯铅酸电池充电器拆解

看完了雅迪这款铅酸电池充电器的开箱和展示，下面就进行拆解，看看内部的用料和做工。

雅迪180W石墨烯电池充电器拆解：内部这模样

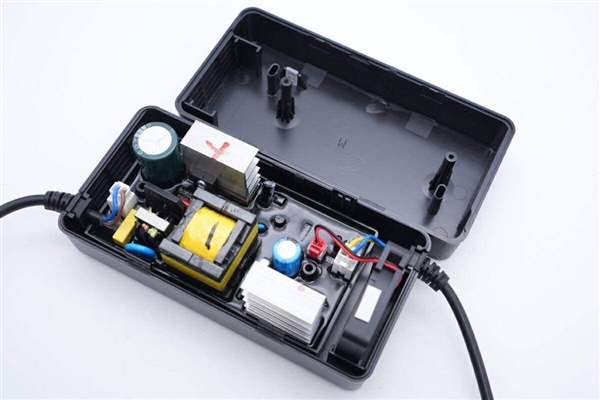

拧下充电器壳体底部的固定螺丝，拆开充电器外壳，充电器输入和输出线均采用连接器连接。

雅迪180W石墨烯电池充电器拆解：内部这模样

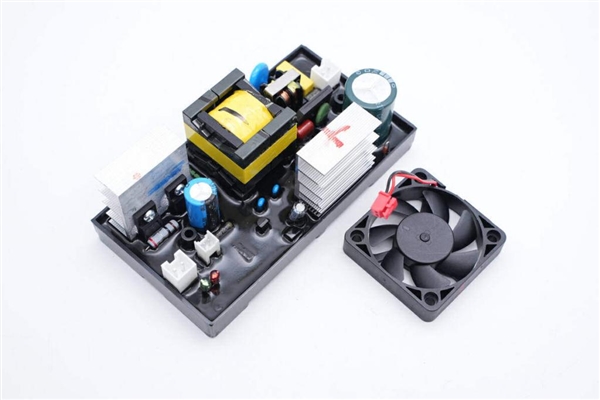

充电器 PCBA 模块通过风扇散热。

雅迪180W石墨烯电池充电器拆解：内部这模样

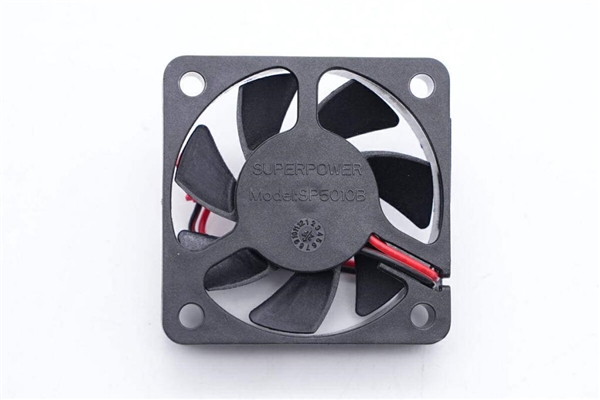

风扇来自 SUPERPOWER，型号 SP5010B，通过连接器连接到 PCBA 模块供电。

雅迪180W石墨烯电池充电器拆解：内部这模样

PCBA 模块采用独立的塑料外壳固定。

雅迪180W石墨烯电池充电器拆解：内部这模样

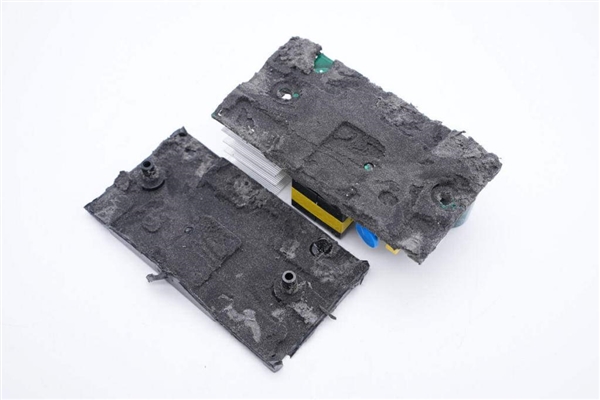

PCBA 模块与外壳之间通过灌胶密封。

雅迪180W石墨烯电池充电器拆解：内部这模样

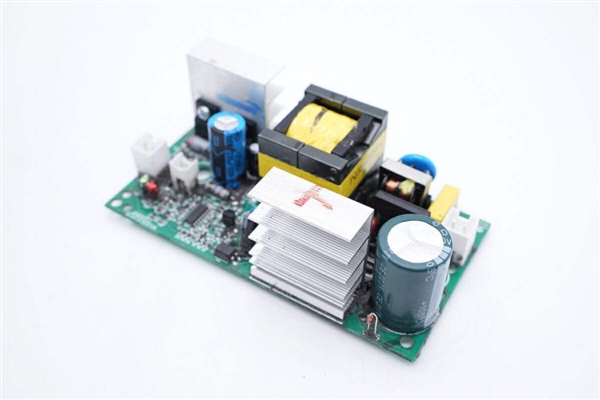

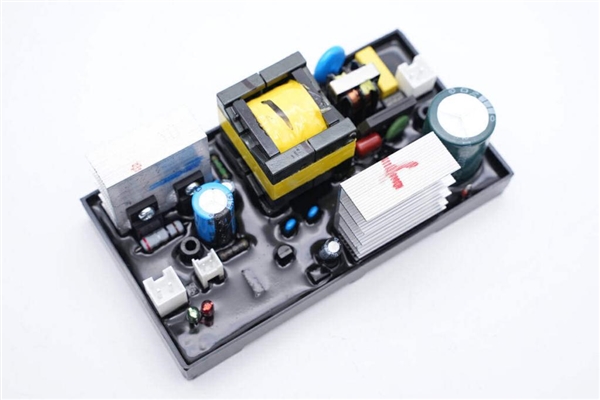

清理掉 PCBA 模块表面的胶水，开始观察充电器 PCBA 模块。

雅迪180W石墨烯电池充电器拆解：内部这模样

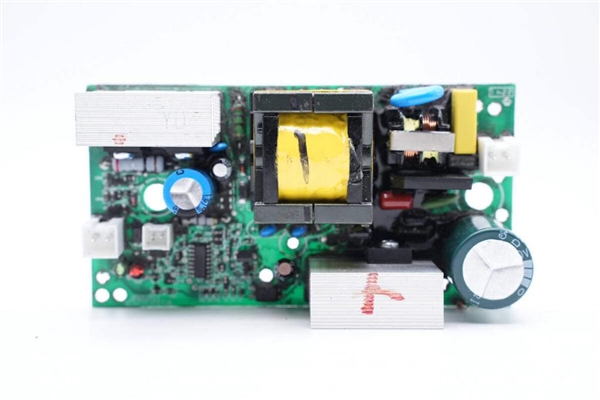

PCBA 模块右侧为交流输入端，焊接保险丝，安规 X2 电容，压敏电阻，共模电感，高压滤波电容和初级电源芯片，左侧焊接变压器，输出滤波电容和控制芯片，两颗 LED 指示灯和连接器等。

雅迪180W石墨烯电池充电器拆解：内部这模样

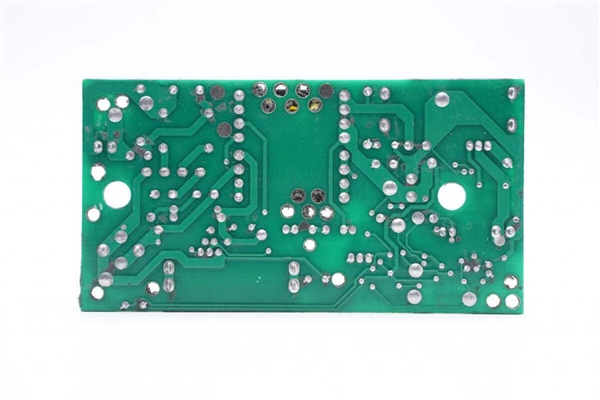

PCBA 模块背面没有元件。

雅迪180W石墨烯电池充电器拆解：内部这模样

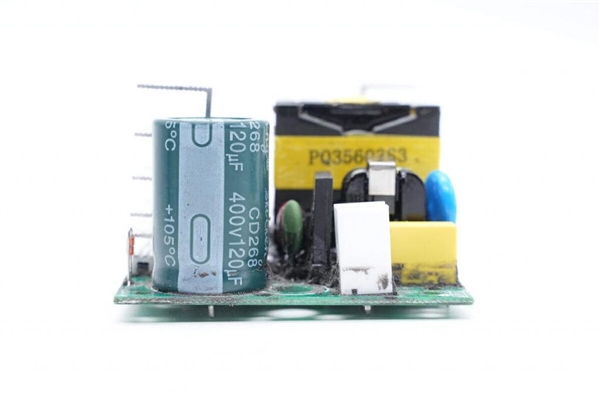

充电器输入端一览，焊接有高压滤波电容和输入插座，NTC 热敏电阻，整流桥，安规 X2 电容等。

雅迪180W石墨烯电池充电器拆解：内部这模样

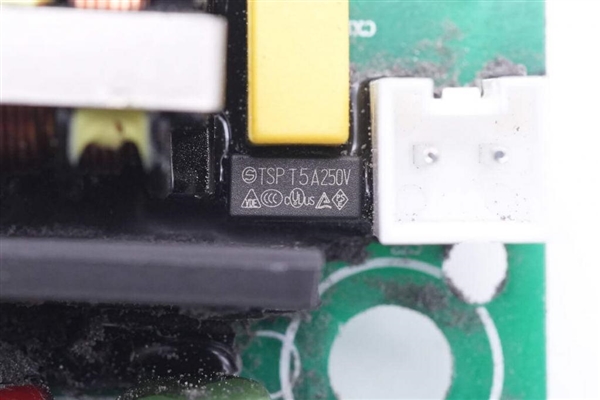

输入端延时保险丝规格为 5A 250V。

雅迪180W石墨烯电池充电器拆解：内部这模样

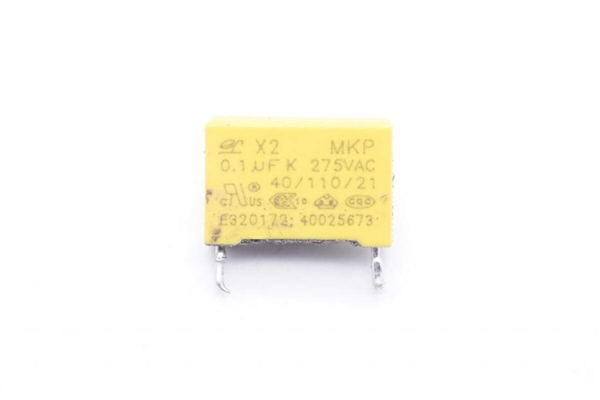

安规 X2 电容规格为 0.1 μ F。

雅迪180W石墨烯电池充电器拆解：内部这模样

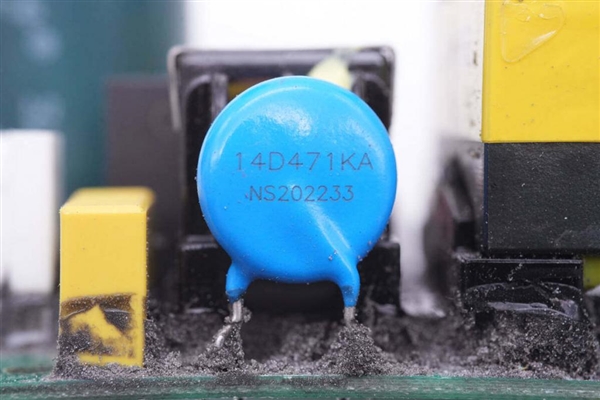

压敏电阻丝印 14D471K，用于浪涌过电压保护。

雅迪180W石墨烯电池充电器拆解：内部这模样

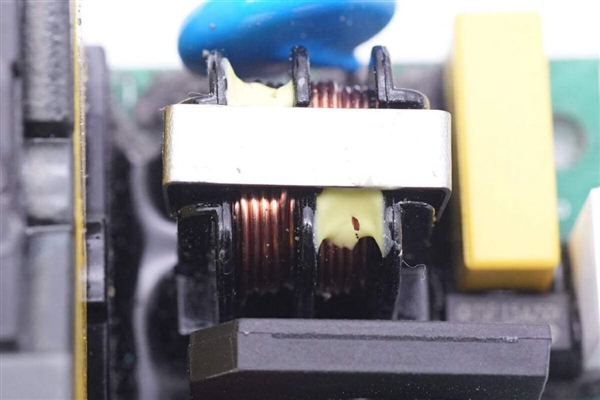

共模电感采用绝缘骨架绕制，磁芯采用不锈钢片夹持固定。

雅迪180W石墨烯电池充电器拆解：内部这模样

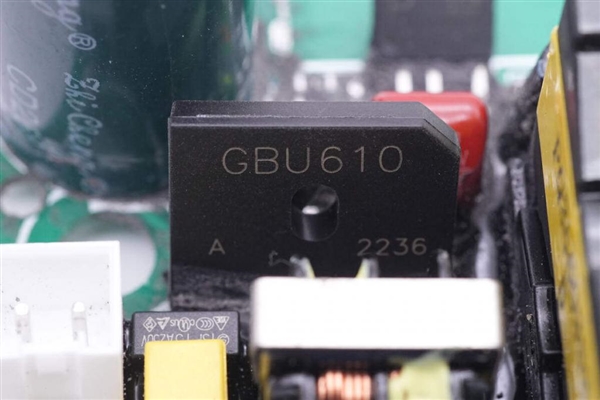

整流桥型号 GBU610，规格为 6A 1000V。

雅迪180W石墨烯电池充电器拆解：内部这模样

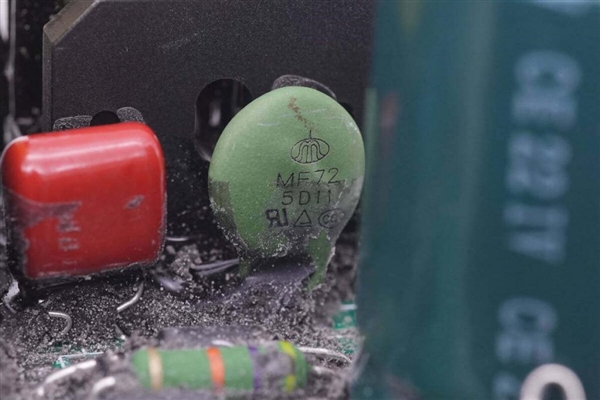

NTC 热敏电阻来自时恒电子，为 MF72 系列，型号 5D11，用于抑制充电器插电的浪涌电流。

雅迪180W石墨烯电池充电器拆解：内部这模样

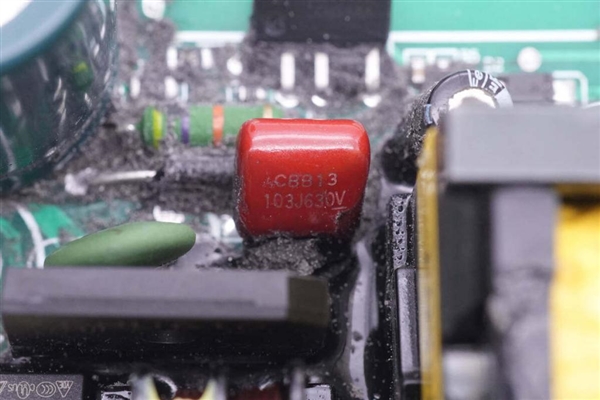

一颗薄膜电容规格为 0.01 μ F 630V。

雅迪180W石墨烯电池充电器拆解：内部这模样

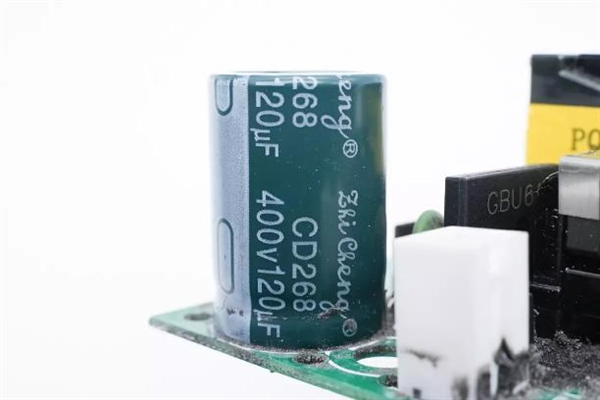

初级滤波电解电容规格为 400V120 μ F，为 CD268 系列。

雅迪180W石墨烯电池充电器拆解：内部这模样

PCBA 模块侧面固定散热片为初级电源芯片散热。

雅迪180W石墨烯电池充电器拆解：内部这模样

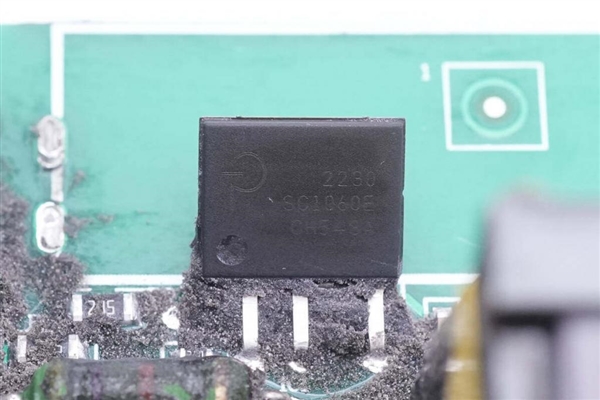

初级主控芯片来自 PI，型号 SC1060E，使用螺丝压板固定。

雅迪180W石墨烯电池充电器拆解：内部这模样

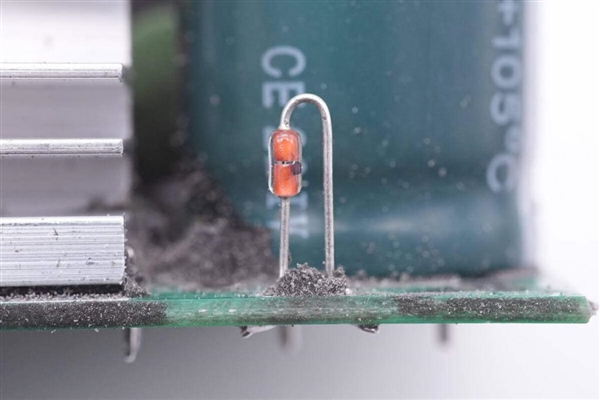

用于检测充电器内部温度的热敏二极管。

雅迪180W石墨烯电池充电器拆解：内部这模样

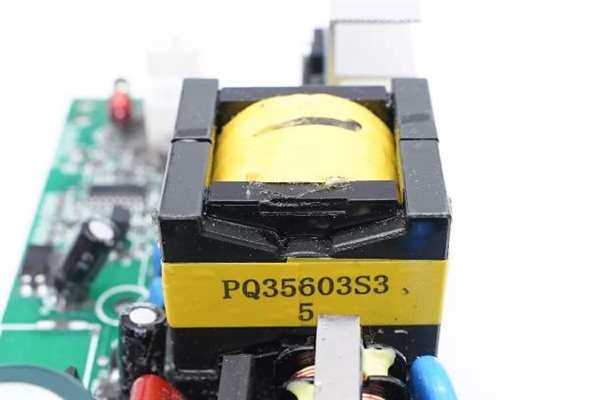

变压器特写，磁芯缠绕黄色胶带。

雅迪180W石墨烯电池充电器拆解：内部这模样

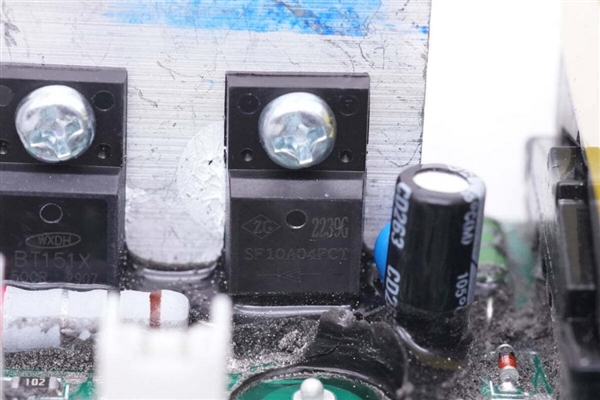

整流二极管和可控硅固定在同一块散热片上。整流二极管型号 SF10A04，规格为 400V10A。

雅迪180W石墨烯电池充电器拆解：内部这模样

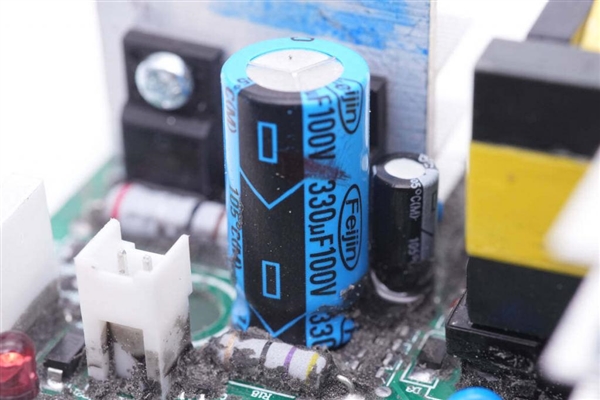

输出滤波电容规格为 330 μ F100V。

雅迪180W石墨烯电池充电器拆解：内部这模样

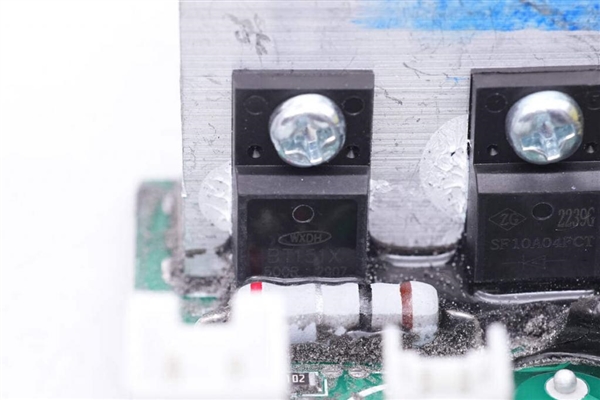

BT151 可控硅用于输出控制，起到输出短路保护作用。

雅迪180W石墨烯电池充电器拆解：内部这模样

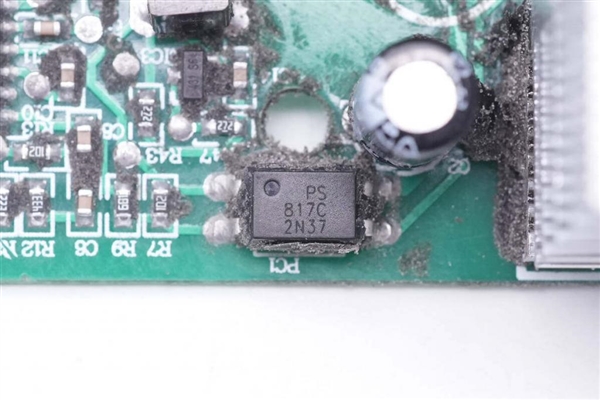

817 光耦用于输出电压反馈调节。

雅迪180W石墨烯电池充电器拆解：内部这模样

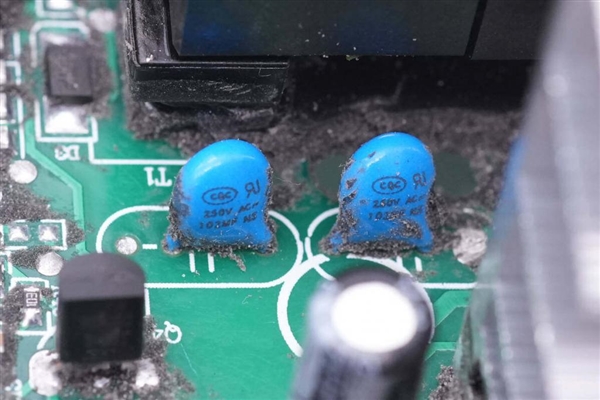

两颗串联的蓝色 Y 电容特写。

雅迪180W石墨烯电池充电器拆解：内部这模样

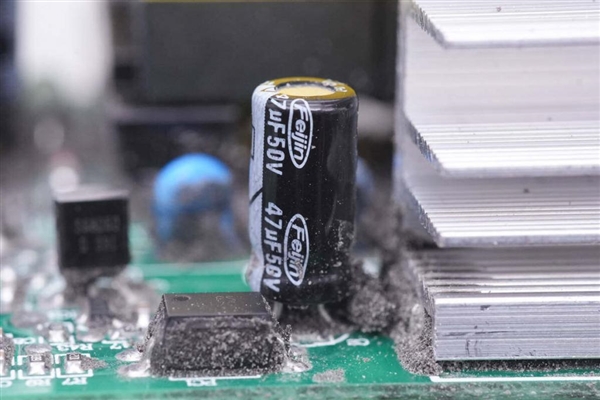

一颗滤波电容规格为 47 μ F50V。

雅迪180W石墨烯电池充电器拆解：内部这模样

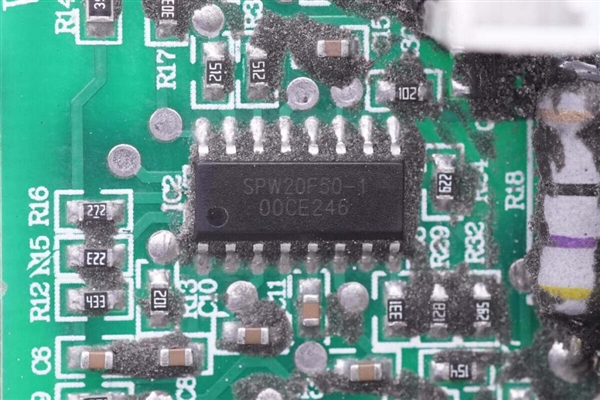

次级控制芯片丝印 SPW20F50-1，用于充电管理，输出电压控制等保护功能。

雅迪180W石墨烯电池充电器拆解：内部这模样

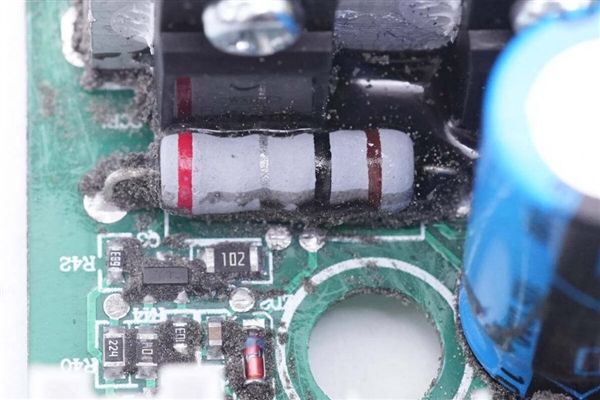

0.1 欧姆电阻用于输出电流检测，配合控制芯片实现恒流控制。

雅迪180W石墨烯电池充电器拆解：内部这模样

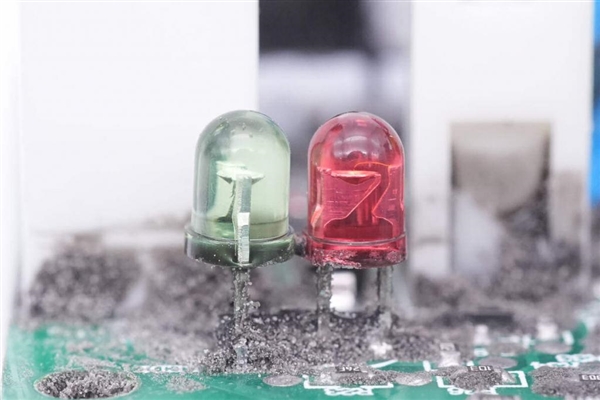

绿色和红色 LED 用于充电状态指示。

雅迪180W石墨烯电池充电器拆解：内部这模样

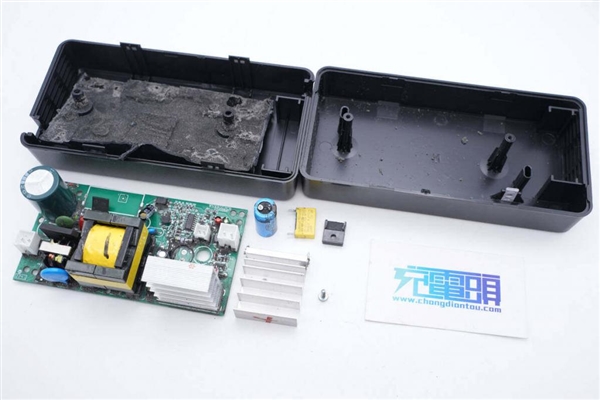

全部拆解一览，来张全家福。充电头网拆解总结

雅迪这款充电器支持为 60V 铅酸电池充电，充电器自带 1.8 米电源线和 60CM 输出线，满足日常充电使用需求。充电器输出电流为 3A，能够满足 10-22Ah 电瓶充电，通用性也不错。此外充电器还内置散热风扇，带走内部产生的热量，使用更加稳定可靠。

充电头网通过拆解了解到，雅迪铅酸电池充电器采用导热胶灌封工艺，发热元件固定在铝制散热片，通过内置风扇进行散热。充电器为反激架构，初级采用 PI SC1060E 电源芯片，次级采用二极管整流，并使用丝印 SPW20F50-1 的芯片进行充电管理，使用 LED 指示灯进行充电状态指示。内部用料扎实，工艺不错。
